Schutzschalter sicher ausschalten und testen

Sie wollen herausfinden, welcher Schalter in der Verteilung zu welchem Stromkreis gehört, und fragen sich, ob es genügt, ihn einfach auszuschalten? Kurz gesagt: Ausschalten trennt den Stromkreis, beweist aber nicht, dass der Schalter im Fehlerfall wirklich schützt. Dafür gibt es eigene Prüfwege. Eine Grenze gilt immer: Einen Kurzschluss oder eine Überlast dürfen Sie niemals absichtlich erzeugen. Beides birgt Brand- und Stromschlaggefahr.

Hinweis zur Einordnung: Die Quellen dieses Beitrags stammen aus den USA und Kanada. Begriffe wie AFCI und GFCI, die Hebelstellungen und das Vorgehen an der Verteilung beziehen sich auf dortige Anlagen. In Deutschland gelten andere Normen und Bezeichnungen. Eine Gleichsetzung mit deutschen Schutzeinrichtungen nehmen wir nicht vor. Eine Anleitung zum Öffnen der Verteilung finden Sie hier ebenfalls nicht.

Was bedeutet es, wenn ein Schutzschalter auslöst?

Ein Überstromschutz hat eine klare Aufgabe: Fließt zu viel Strom, öffnet er den Stromkreis und trennt die angeschlossenen Verbraucher von der Stromquelle. Das ist kein Defekt, sondern genau das gewünschte Verhalten. Der Schalter schützt damit Leitungen und Geräte vor Überhitzung. Löst er aber immer wieder aus, steckt oft ein Problem dahinter, dem Sie auf den Grund gehen sollten (mehr dazu in Abschnitt 9).

So funktioniert ein Leistungsschalter: thermisch und magnetisch

Laut einer kanadischen Ausbildungsunterlage für Elektriker kann ein Schalter auf zwei Wegen reagieren:

• Thermisch: Er reagiert auf eine Überlast, also auf einen dauerhaft zu hohen Strom.
• Magnetisch: Er reagiert auf sehr große Fehlerströme, etwa bei einem Kurzschluss.

Mehr Technik brauchen Sie für den Alltag nicht. Wichtig ist nur: Beim bewussten Ausschalten per Hand kommt keiner dieser beiden Mechanismen zum Einsatz.

Automatisch ausgelöst oder bewusst ausgeschaltet: der Unterschied

Hier liegt der Kern der Sache. Wenn Sie einen Schalter von Hand auf OFF stellen, trennen Sie den Stromkreis, mehr nicht. Sie erfahren dadurch nicht, ob der Schalter bei einem echten Fehler zuverlässig auslösen würde. Die Schutzfunktion prüft man anders: bei AFCI- und GFCI-Schaltern mit der eigens dafür vorgesehenen TEST-Taste (siehe Abschnitte 6 und 7).

Als Faustregel gilt: Wollen Sie wissen, welcher Stromkreis zu einem Schalter gehört, genügt das Ausschalten. Wollen Sie wissen, ob der Schalter im Ernstfall schützt, brauchen Sie den vorgesehenen Test oder eine Fachkraft.

Wann Sie einen Schalter absichtlich ausschalten

Der häufigste Anlass ist die Zuordnung: Sie möchten wissen, welcher Schalter in der Verteilung zu welchem Raum, welcher Steckdose oder welchem Gerät gehört. Genau dafür beschreibt eine US-Quelle ein einfaches Vorgehen, das wir im nächsten Abschnitt zeigen. Für Arbeiten an der Elektroanlage selbst reicht dieses Vorgehen jedoch nicht aus, dazu mehr in Abschnitt 9.

Schritt für Schritt: Schalter ausschalten und Stromkreis prüfen

Ein Alltagsbeispiel: Sie wollen herausfinden, welcher Schalter zum Licht im Flur gehört.

1. Schalten Sie das Licht oder ein Gerät im betreffenden Raum ein.
2. Stellen Sie in der Verteilung den vermuteten Schalter auf OFF.
3. Prüfen Sie, ob der Stromkreis tatsächlich ohne Strom ist, zum Beispiel, ob das Licht erlischt oder das Gerät stehen bleibt.
4. Ist das nicht der Fall, gehört der Schalter zu einem anderen Stromkreis. Stellen Sie ihn wieder auf ON und probieren Sie den nächsten.

Wichtig: Dieses Vorgehen dient nur der Zuordnung. Es ersetzt keine Spannungsprüfung und ist keine Freigabe für Arbeiten an Leitungen, Steckdosen oder Schaltern.

Der TEST-Knopf bei AFCI-Schutzschaltern

AFCI-Schalter sind ein Begriff aus den USA: Sie sollen auf bestimmte gefährliche Fehler im Stromkreis reagieren. Die US-Organisation ESFI beschreibt für sie einen eigenen Test:

• Der Schalter steht auf ON.
• Man drückt die TEST-Taste am Schalter.
• Bei einem erfolgreichen Test springt der Hebel auf OFF oder TRIP.
• Zum Zurücksetzen stellt man den Hebel zuerst auf OFF und dann wieder auf ON.

Löst der Schalter beim Drücken der TEST-Taste nicht aus, empfiehlt ESFI den Austausch durch eine Elektrofachkraft. Versuchen Sie nicht, das selbst zu beheben. Beachten Sie auch: Die Hebelstellungen OFF und TRIP stammen aus dieser US-Anleitung zum AFCI-Test und müssen nicht für jeden Schalter gelten.

GFCI-Schalter und -Steckdosen testen

GFCI ist ebenfalls ein US-Begriff, er steht für Schutzeinrichtungen gegen Fehlerströme, die es als Schalter und als Steckdose gibt. Laut ESFI prüft man auch sie mit der TEST-Taste. Dabei muss die Stromzufuhr unterbrochen werden. Passiert das nicht, funktioniert die Schutzeinrichtung nicht wie vorgesehen, und eine Fachkraft sollte sich das ansehen. Für deutsche Haushalte gelten andere Bezeichnungen und Normen. Prüfen Sie daher immer die Hinweise des jeweiligen Geräts.

Vergleich: Ausschalten, TEST-Knopf und Kurzschluss-Test

Kriterium	Schalter ausschalten	TEST-Taste	Absichtlicher Kurzschluss oder Überlast
Zweck	Stromkreis zuordnen und trennen	Schutzfunktion prüfen	Kein sinnvoller Zweck
Vorgehen	Schalter auf OFF, Wirkung prüfen	TEST drücken, Reaktion beobachten	Nicht beschreibbar, nicht durchführen
Aussage über die Schutzfunktion	Keine	Ja, laut US-Quellen für AFCI und GFCI	Keine verlässliche, dafür große Gefahr
Risiko	Gering, bei sachgemäßem Vorgehen	Gering, wenn nach Anleitung des Geräts	Brand- und Stromschlaggefahr
Empfehlung	Für die Zuordnung geeignet	Der vorgesehene Prüfweg	Niemals tun

Warnsignale und was Sie nicht tun sollten

Ein Schalter, der ständig auslöst, ist laut ESFI ein Hinweis auf ein elektrisches Problem. In diesem Fall soll eine qualifizierte Elektrofachkraft die Anlage prüfen. Weitere Warnsignale für Überlastung nennt ESFI:

• Brandgeruch

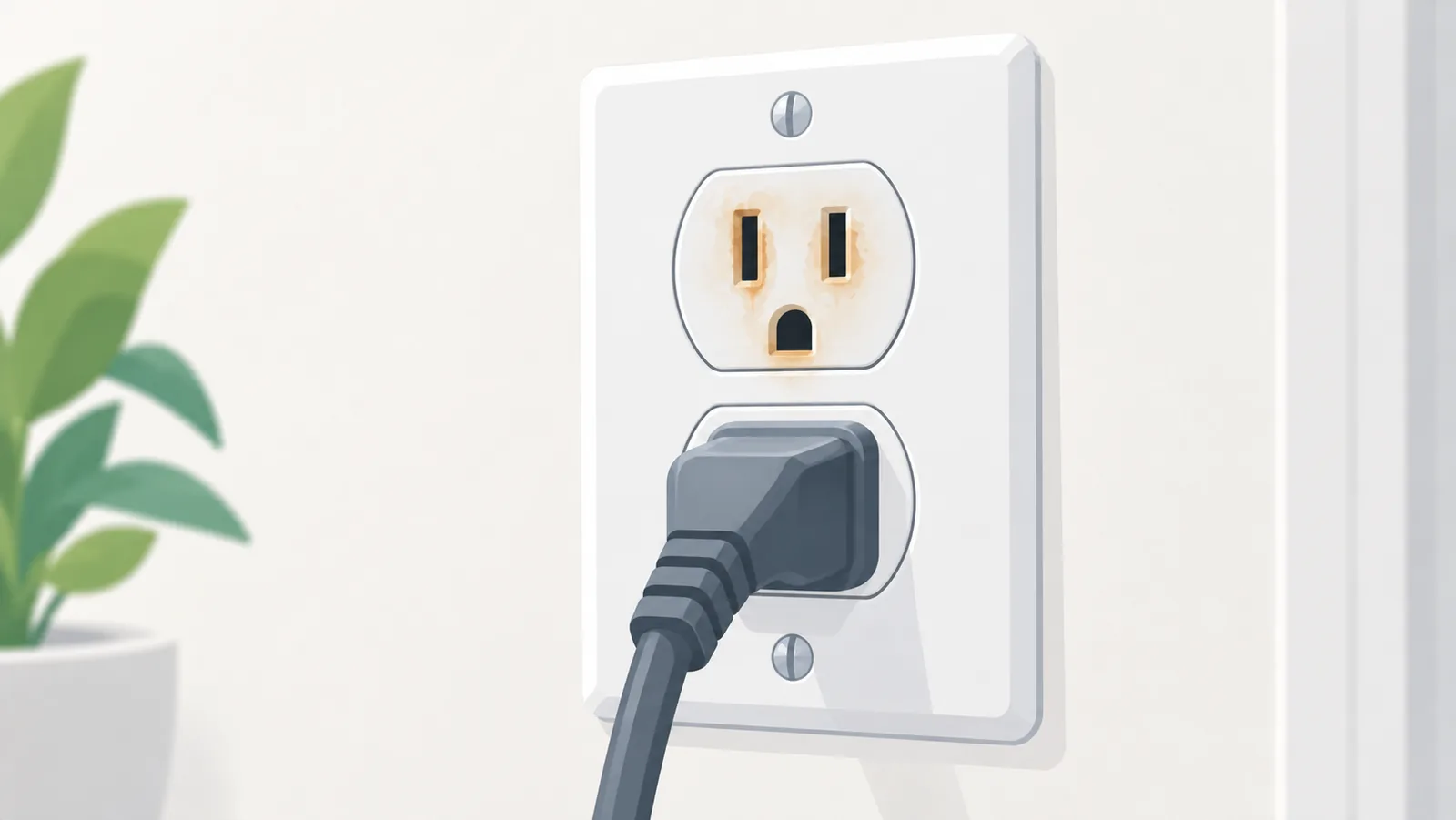

• verfärbte Steckdosen oder Schalter
• Brummen oder Knistern

Das sollten Sie bei solchen Anzeichen vermeiden:

• Setzen Sie den Schalter nicht immer wieder zurück, um das Problem zu „überspielen“.
• Arbeiten Sie nicht im Inneren der Verteilung.
• Erzeugen Sie keinen Kurzschluss und keine Überlast, um etwas zu testen.
• Gehen Sie nicht davon aus, dass ein ausgeschalteter Stromkreis automatisch sicher ist.

Zum letzten Punkt: ESFI weist darauf hin, dass bei echten Arbeiten an der Anlage mehr nötig ist als das Ausschalten, nämlich eine passende Qualifikation, eine Gefahrenprüfung, die Sicherung gegen Wiedereinschalten und eine Spannungsprüfung.

Wann eine Elektrofachkraft nötig ist, und häufige Fragen

Holen Sie eine Elektrofachkraft, wenn ein Schalter wiederholt auslöst, wenn ein Test-Knopf nicht wie vorgesehen reagiert, wenn Sie Brandgeruch, Verfärbungen oder ungewöhnliche Geräusche bemerken oder wenn Arbeiten an der Anlage selbst anstehen.

Reicht Ausschalten zur Prüfung des Schalters?

Nein. Ausschalten trennt den Stromkreis, sagt aber nichts darüber, ob der Schalter im Fehlerfall schützt.

Wann nutze ich die TEST-Taste?

Bei AFCI- und GFCI-Schutzeinrichtungen ist sie laut ESFI der vorgesehene Weg, die Schutzfunktion zu prüfen. Halten Sie sich an die Hinweise des jeweiligen Geräts.

Wo steht der Hebel nach dem Auslösen?

Beim AFCI-Test nach ESFI springt der Hebel bei Erfolg auf OFF oder TRIP. Zurückgesetzt wird erst auf OFF, dann auf ON. Für andere Schalter kann das abweichen.

Was tun, wenn ein Schalter wiederholt auslöst?

Nicht immer wieder zurücksetzen, sondern eine Elektrofachkraft prüfen lassen.

Darf ich einen Kurzschluss zum Test erzeugen?

Nein, auf keinen Fall. Es besteht Brand- und Stromschlaggefahr.
